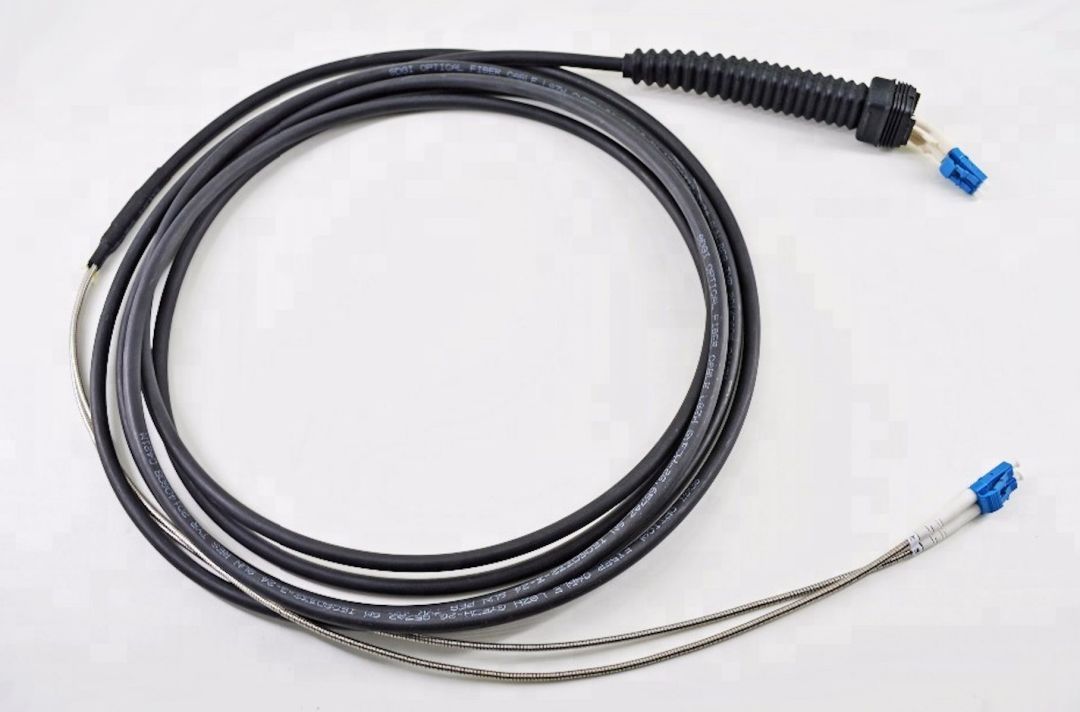

Совместимый оптоволоконный патч-корд Nokia NSN DLC 5,0 мм

Изображение совместимого оптоволоконного патч-корда Nokia NSN DLC 5,0 мм

Краткое описание:

• 100% совместимость с водонепроницаемым оптоволоконным разъемом Nokia NSN для телекоммуникационной вышки FTTA.

• Стандартный дуплексный разъем LC Uni-Boot.

• Доступны одномодовые и многомодовые режимы.

• Степень защиты IP65, защита от соляного тумана, влагостойкость.

• Широкий диапазон температур и большой выбор внутренних и наружных патч-кордов.

• Простота эксплуатации, надежность и экономичность установки.

• Разъем стороны A — DLC, а сторона B может быть LC, FC, SC.

• Используется для базовых станций 3G 4G 5G BBU, RRU, RRH, LTE.

Написать нам письмо

Подробная информация о продукте

Теги продукта

Описание продукта

•Совместимые волоконно-оптические разъемы Nokia NSN для беспроводных базовых станций нового поколения (WCDMA/ TD-SCDMA/ WIMAX/ GSM) — это специализированные продукты, которые могут соответствовать требованиям программы FTTA (волокно к антенне) для условий наружной среды и неблагоприятных погодных условий. Они хорошо подходят для промышленных, аэрокосмических и оборонных применений.
•Совместимые оптоволоконные разъёмы Nokia NSN вместе с соответствующим оптическим кабелем становятся стандартным интерфейсом, применяемым в удалённых радиостанциях базовых станций 3G, 4G, 5G и WiMax, а также в системах с подключением оптоволокна к антенне. Однако сфера применения продукта не ограничивается перечисленными выше.
•Совместимые кабельные сборки Nokia NSN прошли испытания на устойчивость к соляному туману, вибрации и ударам и соответствуют классу защиты IP65. Они отлично подходят для применения в промышленности, аэрокосмической и оборонной промышленности.

Особенность:

•Стандартный дуплексный разъем LC Uni-Boot.

•Доступны одномодовые и многомодовые варианты.

•Степень защиты IP65, защита от соляного тумана, влагостойкость.

•Широкий диапазон температур и большой выбор внутренних и наружных патч-кордов.

•Простота эксплуатации, надежность и экономичность установки.

•Разъем стороны A — DLC, а сторона B может быть LC, FC, SC.

•Используется для базовых станций 3G 4G 5G BBU, RRU, RRH, LTE.

Приложения:

+ Волоконно-оптический кабель (FTTA):Новейшие и новейшие системы мобильной связи (GSM, UMTS, CMDA2000, TD-SCDMA, WiMAX, LTE и т. д.) используют волоконно-оптические фидеры для связи базовой станции с удаленным блоком на антенной мачте.

+ Автоматизация и промышленная кабельная разводка:Обеспечивает высочайшую надежность и безопасность эксплуатации. Прочная конструкция обеспечивает высочайшую механическую и термическую устойчивость, сохраняя линии передачи данных в рабочем состоянии даже при ударах, сильной вибрации или случайном неправильном использовании.

+ Системы наблюдения:Производители камер видеонаблюдения выбирают разъёмы ODC за их компактный размер и прочную конструкцию. Разъёмы ODC легко устанавливаются даже в труднодоступных местах и обеспечивают максимальную безопасность монтажа.

+ Военно-морское и судостроение:Высокая коррозионная стойкость убедила как военных, так и гражданских судостроителей использовать узлы ODC для бортовых систем связи.

+ Трансляция:предлагает ряд мобильных кабельных систем и сборок ODC для временной прокладки кабелей, необходимых для трансляции спортивных мероприятий, автогонок и т. д., а также для временных соединений в случае стихийных бедствий.

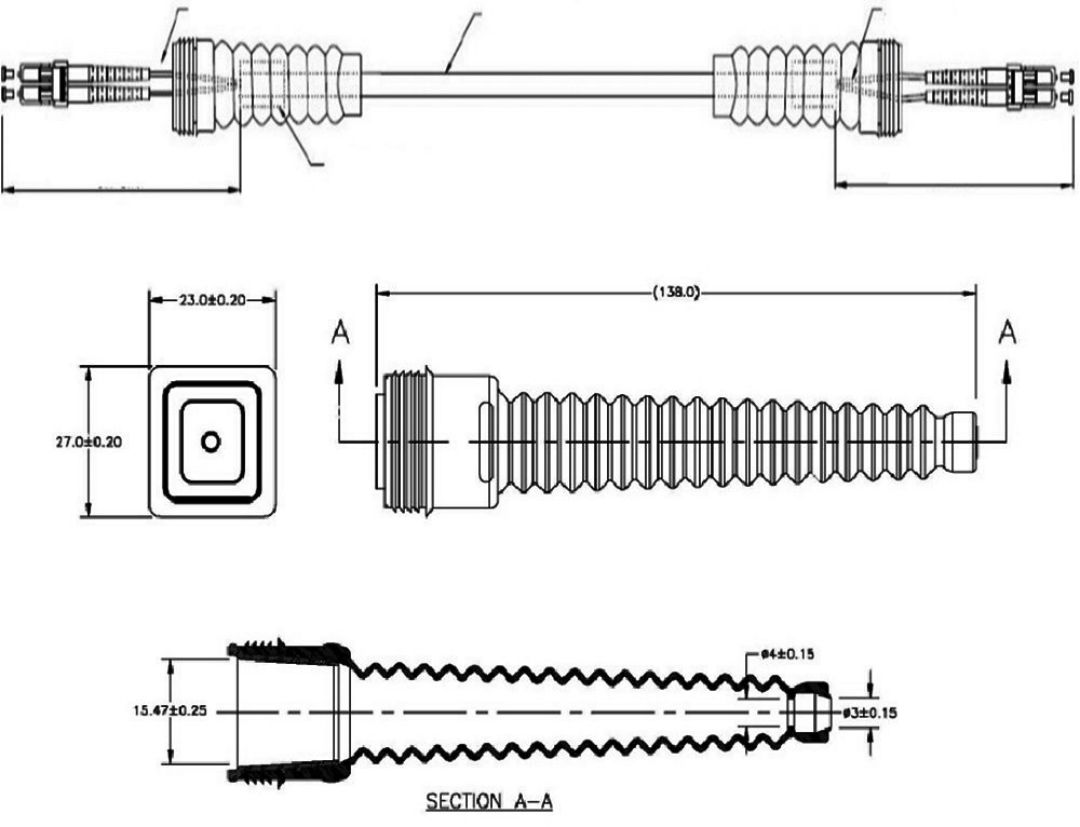

Конструкция патч-корда:

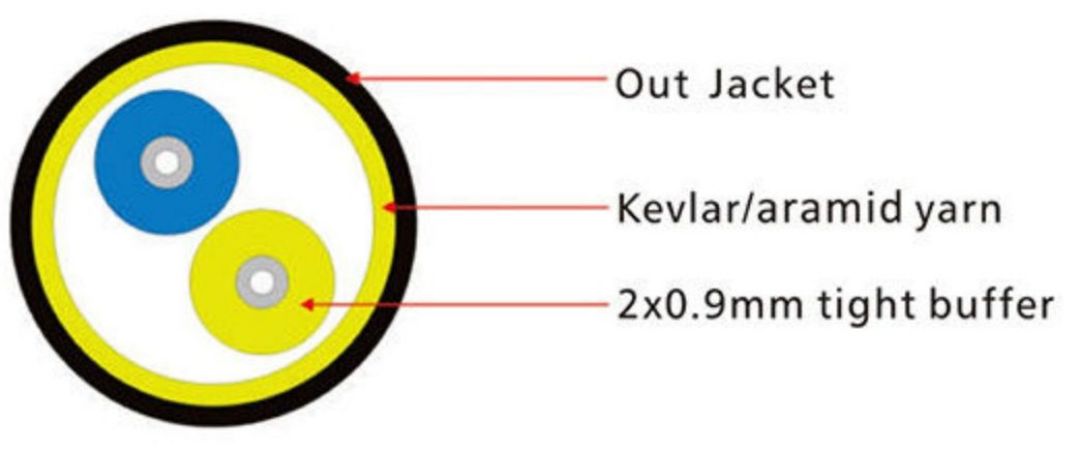

Конструкция небронированного кабеля 5,0 мм:

Параметр:

Предметы		Диаметр кабеля	Масса
2 ядра		5,0 мм	25,00 кг/км
4 ядра		5,0 мм	25,00 кг/км
6 ядер		5,0 мм	25,00 кг/км
8 ядер		5,5 мм	30,00 кг/км
10 ядер		5,5 мм	32,00 кг/км
12 ядер		6,0 мм	38,00 кг/км
Температура хранения (℃)		-20+60
Мин. радиус изгиба (мм)	Долгосрочный	10D
Мин. радиус изгиба (мм)	Короткий срок	20D
Минимально допустимая прочность на растяжение (Н)	Долгосрочный	200
Минимально допустимая прочность на растяжение (Н)	Короткий срок	600
Нагрузка на сжатие (Н/100 мм)	Долгосрочный	200
Нагрузка на сжатие (Н/100 мм)	короткий срок	1000

Оптические параметры:

Элемент	Параметр
Тип волокна	Одиночный режим	Многорежимный
	Г652ДГ655 Г657А1 Г657А2 Г658Б3	ОМ1ОМ2 ОМ3 ОМ4 ОМ5
IL	Типично: ≤0,15BМакс.: ≤0,3 дБ	Типично: ≤0,15BМакс.: ≤0,3 дБ
RL	APC: ≥60 дБUPC: ≥50 дБ	ПК: ≥30 дБ
